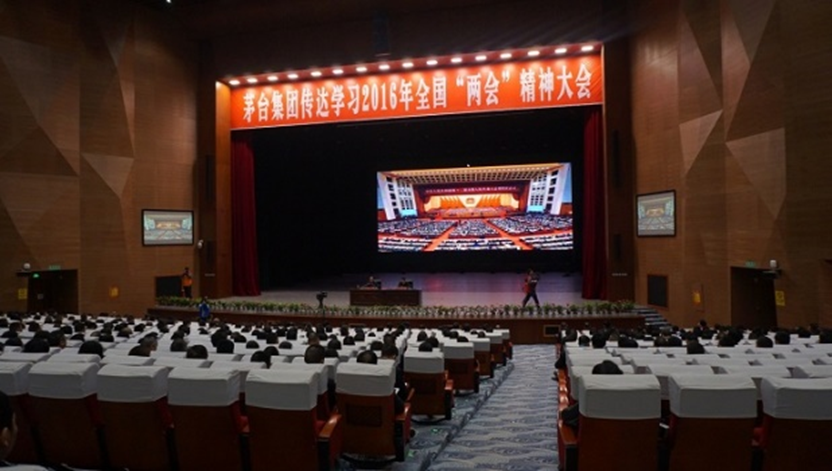

隨著人們欣賞水平的逐步提高以及國家及相關行業標準、規范的逐步完善，當前劇院類擴聲系統的最終效果要求也越來越高，主要體現在響度大、動態范圍寬、音色一致性及聲場均勻度好、主觀試聽音質優美等方面。根據文藝演出類型和曲目方面的實際特點，茅臺大劇院需要建成多功能的綜合性劇場，可滿足戲劇、舞劇、歌劇、話劇、綜合性文藝演出、會議等多種使用功能的需要，當然，根據本項目建設立項目標，這些劇場劇院可以重點側重于其中舞劇話劇和文藝演出的使用功能。茅臺大劇院經常會舉辦重要的演出活動、會議活動或大型集會等。因此，其擴聲子系統的可靠性、先進性要求也越來越高，伴隨著專業技術的發展，本系統在設計上已具備設備多種備份、信號網絡化傳輸、有源可導向音箱及無線話筒等設備的遠程監控、處理、調試等功能。

為了保證整個劇場具有良好的語言清晰度和音樂明晰度，我們選擇了美國Renkus-Heinz品牌揚聲器(以下簡稱RH)作為整個擴聲系統中的重要擴聲部分。根據項目的情況，天創的技術人員發現此劇場和國內很多大型新建劇場有著同樣的問題。首先，劇場最佳的音箱安裝位置，應該是舞臺兩側八字墻的中上部、中下部，以及聲橋的中間位置，明裝的安裝方式是最佳的，但這樣就影響到了視覺美觀，故音箱常采用暗裝。其次劇場八字墻與舞臺夾角較大，常規音箱外形尺寸大，音箱暗裝后，音箱正面需盡量與裝飾面貼合，否則將投射進八字墻內耳光室，這樣很難調整合理的擴聲指向角度。還有目前劇場強調裝修風格，八字墻甚至沒有安裝音箱的位置，只能選擇聲橋安裝，聲像音箱的缺失，感覺聲音從“天上”飄下來，聽感非常差。有時聲橋安裝空間有限，安裝更勉為其難，更不要提聽音質量了。而且，聲橋安裝過多音箱，即便配置聲像音箱，通過延時設置，也很難將聲橋內音箱聲像拉下來。

綜上所述，三個問題長期困擾著劇場使用者，還好，現在美國RH可導向音箱可以有效解決這些問題。

天創為其選用RH柱狀音箱為左右聲道音箱，型號為ICL-FR，臺口兩側各安裝三只音箱，并且音箱有非常好的可導向特性，可在立裝時有很強的指向性控制，可池座、樓座分開覆蓋，音箱箱體細長，位置更接近臺口，覆蓋區域更廣。方塊音箱為中央聲道音箱，型號為IC2-FR，安裝于聲橋中間，具備很強的指向性控制，覆蓋全場。美國RH可導向音箱可設置音箱安裝高度，聽音區尺寸，多波束（實現池座、樓座分開覆蓋擴聲），將聲能有效集中投射，提高劇場的聲壓級的均勻度、語音的清晰度。并且可導向有源音箱可接入數模信號，互為備份，提高音箱安全可靠性。

信號處理方面，音頻系統搭建采用網絡化，處理器同調音臺并網工作，網絡解決傳輸問題。音箱（左右聲道、中央聲道）、音頻處理器、數字調音臺均支持?jǐn)?shù)字信號傳輸，通過數字音頻網絡，可任意進行路由與處理。減少了模擬線的鋪設，節約了成本，增加了信號傳輸通道，切換路由及信號分配簡單安全。雜亂的線路，混亂的跳線，復雜的路由，由于數字設備的大量應用，今后將不再出現。數字設備之間的音頻信號，傳輸及交換，完全通過網絡，幾十上百路的音頻信號只需要通過一根網線就可以傳輸。話筒信號（含手拉手會議信號、有線話筒、無線話筒）接入音頻處理器，通過音頻處理器處理之后，可以通過網絡音頻傳輸至數字調音臺，這樣實現了針對話筒的相關DSP處理、路由控制與管理，降低了數字調音臺的話筒管理要求，使得調音臺可以更好的進行擴聲系統的整體路由分配操控。在會議類使用時無需開啟調音臺。音頻信號接入、接出擴聲系統，均通過了音頻處理器，在會議、報告等操控工作量小的情況下，可以關閉調音臺，由音頻處理器實現擴聲系統的調控工作，這簡化了操作人員的工作，降低誤操作的風險，提高了擴聲系統安全性。Biamp的數字音頻處理器可以通過界面制作軟件，制作人性化定制界面，支持中文平臺，劇場個性化定制，滿足劇場各類功能使用時的操控需要，從而大大降低了操作的復雜性，使得操作起來更加人性化、智能化。

舞臺接口箱中音頻信號直接進入音頻分配器，實現音頻信號的一分三，分別接入數字調音臺的舞臺接口箱、音頻處理器、模擬調音臺，實現信號的三方共享，數模調音臺可互為備份，音頻處理器可以獨控?cái)U(kuò)聲系統，形成了安全穩定的信號控制與管理。
劇場工作人員利用IPAD通過預設調用界面，系統可以進入不同的調音模式，讓系統適合不同的操作方案，方便非專業操作人員，一般操作人員，和專業調音人員使用。同時，當系統中的數字主控調音臺沒有開電，或被強行關閉時。系統會自動進入全自動會議模式，同時提供最簡單的音量控制，方便非專業操作人員使用的同時，還能在一定程度上起到系統備份作用。甲方對此功能非常滿意，一致認為天創搭建的劇場系統語音質量高，語音清晰，層次分明，動態好，美觀且功能強大。

涉及產品：
Renkus-Heinz  ICL-FR音箱、 ICL-IC²音箱、 CF系列音箱
Biamp Tesira處理器
